فیلتر برنولی و تاثیر آن بر عملکرد مداوم و کارآمد سیستم های خنک کننده
فیلتر برنولی خود تمیزشونده (فیلتر برنولی اتوماتیک) چیست؟
فیلتر برنولی خود تمیزشونده (فیلتر برنولی اتوماتیک) قابل ارائه توسط شرکت دیباج صنعت پاسارگاد، برای فیلتراسیون اتوماتیک و مداوم آب دریا، آب شور، آب لب شور، آب خام، آب خنک کننده و آب فرآوری شده در سیستم های تحت فشار طراحی شده است. فیلتر برنولی ذرات معلق در منابع طبیعی آب مانند آب دریا، آب رودخانه و آب دریاچه را از بین می برد. استفاده از فیلتر برنولی خودتمیزشونده برای تصفیه آب با ناخالصی های درشت 150μm تا 2000μm موثر است.
شرکت دیباج صنعت پاسارگاد همچنین فیلترهای خودتمیز شونده اولترا فاین برای محدوده 15-200 μm نیز برای صنایعی که نیاز به فیلتراسیون سطح بالاتر دارند ارائه می دهد.
مکانیزم عملکرد فیلتر برنولی خودتمیز شونده بر اساس قانون برنولی می باشد بطوریکه صفحه فیلتر را با سرعت بالا و در جریان متقاطع و در حالت back-flushing تمیز می کند. فیلترهای برنولی نیاز به فشار ورودی کمی دارند و دارای راندمان بالا در حذف ذرات و عملکرد ساده و قابل اعتماد می باشد.

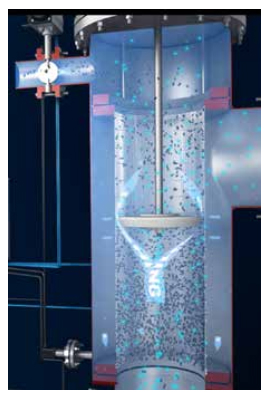

مکانیسم تمیز شوندگی اتوماتیک در فیلتر با اثر برنولی
توری یا اسکرین فیلتر در فیلتر های برنولی توسط دیسک داخلی تمیز کننده به همراه "بک فلاش" تمیز می شوند. فیلترهای برنولی قابل ارائه توسط شرکت دیباج صنعت پاسارگاد در دو نوع فیلتر برنولی پنوماتیک و فیلتر برنولی با درایو برقی می باشند. در فلیترهای برنولی پنوماتیک، دیسک تمیزکننده بر روی میله پیستون سوار می شود و توسط سیلندر پنوماتیک رانده می شود، این در حالیست که در فیلترهای برنولی برقی، دیسک تمیزکننده بر روی دو میله راهنما نصب می شود و توسط یک شفت با چرخش دو جهته هدایت می شود. هنگامی که عملیات پاک سازی آغاز می شود، دیسک به سطح داخلی فیلتر منتقل می شود و آب از شکاف بین دیسک و سطح داخلی صفحه فیلتر عبور می کند. به دلیل اصل اثر برنولی سرعت جریان در هنگامی که آب از شکاف ها عبور می کند افزایش می یابد، در حالیکه فشار استاتیک اطراف شکاف کاهش می یابد. در اطراف لبه دیسک، در اثر خلاء منتج از فشار استاتیک پایین، اسکرین فیلتر توسط آب فیلتر شده، Back Flush و شستشو داده می شود.
چگونه فیلترهای برنولی باعث می شوند سیستم خنک کننده به طور مداوم و کارآمد کار کند؟
سیستم های کولینگ واتر یا خنک کننده بطور مستقیم توسط آب دریا در معرض خطر ارگانیسم ها از جمله جلبک ها هستند.
در سیستم کولینگ واتر مستقیم با آب دریا معمولاً آب خام (به عنوان مثال آب دریا، آب دریاچه، آب رودخانه) را به عنوان منبع آب خنک کننده مصرف می کند تا آب خنک کننده مدار بسته را از طریق مبدل حرارتی لوله ای یا صفحه ای خنک کند. در نیروگاه ها به طور مستقیم از آب خام برای خنک کردن بخار کندانسور استفاده می شود. سیستم کولینگ مستقیم به طور گسترده ای در نیروگاه های آبی ساحل دریا، سیستم کولینگ واتر کارخانه ها، سیستم خنک کننده کمپرسور کشتی های حامل LNG، سیستم خنک کننده مرکزی کشتی و سکوی دریایی و غیره استفاده می شود.
آب خام شامل انواع مختلف ذرات ناخالصی و موجودات ریز دریایی مانند رسوبات ریز، ذرات معلق، جلبک ها، ماهی ها، میگوها، صدف های دریایی، عروس دریایی و غیره است. تجهیزات پیش تصفیه مانند شبکه های فیلتراسیون با قابلیت فیلتراسیون ذرات 20-100 میلی متر یا استرینرهای سبدی با قابلیت حذف ذرات 3 تا 8 میلی متر فقط می تواند برخی ذرات و موجودات بزرگ را از بین ببرد. در این شرایط بخش زیادی از میکروذرات و موجودات زنده ریز به دلیل درجه بندی تصفیه درشت قابل حذف نیستند. این ذرات و موجودات فیلتر نشده هنگام عبور از مبدل حرارتی به سطح داخلی لوله و یا صفحه مبدل می چسبند. برخی ارگانیسم ها مانند جلبک ها به سطح می چسبند و رشد می کنند. بعد از یک مدت کارکرد، این ناخالصی ها منجر به مسدود شدن مبدل حرارتی، افزایش افت فشار و در نتیجه کاهش کارایی مبدل حرارتی، مصرف انرژی بیشتر و حتی خرابی سیستم خنک کننده می شوند. از سوی دیگر، تمیز کردن مکرر دستی نه تنها هزینه نیروی کار را افزایش می دهد، بلکه باعث متوقف شدن سیستم نیز می شود. بنابراین حفاظت از سیستم های خنک کننده مستقیم با آب دریا در برابر آلودگی های بیولوژیکی و مسدود شدن نقش اساسی در تضمین عملکرد پیوسته و پربازده سیستم خنک کننده دارد.
ویژگی های فنی و مزایای فیلتر برنولی خود تمیز شونده
فیلتر های برنولی خود تمیز شونده قابل ارائه توسط شرکت دیباج صنعت پاسارگاد، دارای ویژگی های فنی و مزایای زیر می باشند.
- فیلتراسیون آنلاین، بدون توقف جریان، بدون نیاز به تعویض و تمیزکاری
- ساختار ساده و قابل اعتماد فقط با دو قسمت متحرک (دیسک تمیزکننده و شیر شستشو)، که منجر به سهولت در نگهداری می شود.
- Back-flush صفحه فیلتر، هیچ ذره ای از صفحه فیلتر عبور نمی کند که منجر به عملکرد بالای حذف ذرات می شود.
- افت فشار کم و ثابت، چه در حالت تمیز چه در حالت آلوده (کمتر از 11 کیلو پاسکال)
- ذرات ناخالصی بزرگ را در حین تمیز کردن اتوماتیک و بدون نقص مکانیکی Pre-Flush می کند.
- نیاز به فشار کاری بسیار کم (کمتر از Kpa 30) دارد.
- بازه دبی گسترده از 30 تا6500 متر مکعب در ساعت با تنها یک واحد فیلتر
- درجه فیلتراسیون متغیر از 200 تا 2000 میکرون (15 تا 200 μm نیز به صورت اولترافیلتراسیون قابل ارائه است.)
- سرمایه گذاری کم برای تجهیزات، هزینه بسیار کم در هنگام عملکرد و برای نگهداری
- طراحی قابل اطمینان مقاوم در برابر آب دریا، عمر طولانی
کاربرد فیلتر برنولی
فیلترهای برنولی در صنایع و سیستم های متنوع مورد استفاده قرار می گیرد. در این قسمت انواع کاربرد فیلترهای برنولی خود تمیز شونده آمده است:
فیلتر برنولی برای سیستم های خنک کننده آب
فیلتر برنولی یک انتخاب عالی برای محافظت از مبدل های حرارتی در سیستم های خنک کننده است. فیلتر برنولی راهکارهای فنی قابل اطمینانی را برای کاربرد های مرتبط با آب شور، آب دریا و آب شیرین ارائه می نماید. گروه های معمول مشتریان برای این نوع کاربرد فیلتر برنولی، صنایع شیمیایی، صنایع فولادی، صنایع نیروگاهی، صنایع غذایی، واحد های مکانیک صنایع، صنایع کاغذی و صنایع پتروشیمی هستند.

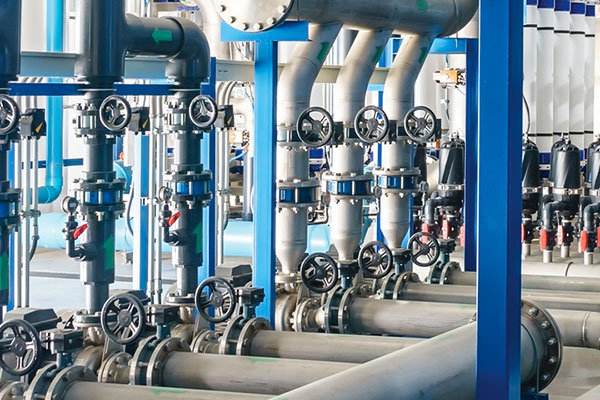

فیلتر برنولی برای آب مصرفی- پری فیلتر Pre Filter
فیلتر برنولی دارای سابقه بسیار خوبی در نصب به عنوان پری فیلتر Pre filter، قبل از سیستم استریل با اشعه UV، اولترا فیلتراسیون (ultra filteration)، اسمز معکوس (RO) می باشد. این نوع کاربرد از فیلتر برنولی مناسب برای کارخانه های تولید آب آشامیدنی، مزارع پرورش ماهی، مزارع پرورش صدف، مزارع پرورش آبزیان، آکواریوم های شهری یا اوشناریوم، باغ وحش ها و مصارفی از این دست می باشد.

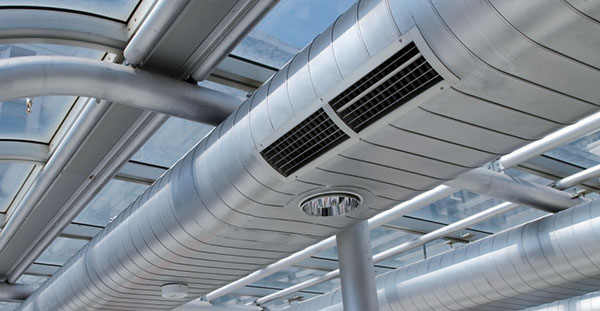

فیلتر برنولی برای سیستم های تهویه مطبوع HVAC
فیلتر برنولی معمولاً برای محافظت از مبدل های حرارتی در سیستم پمپ حرارتی (سرمایش یا گرمایش) استفاده می شود. انواع مختلف آب در این نوع کاربرد مورد استفاده قرار می گیرند، به عنوان مثال آب دریا، آب شور، آب دریاچه، آب برکه یا آب رودخانه. این نوع سیستم ها در انواع ساختمان ها، دفاتر، مراکز کنگره، سالن های کنسرت، ساختمان های دولتی، موزه ها و سایر ساختمان های عمومی مورد استفاده قرار می گیرند.

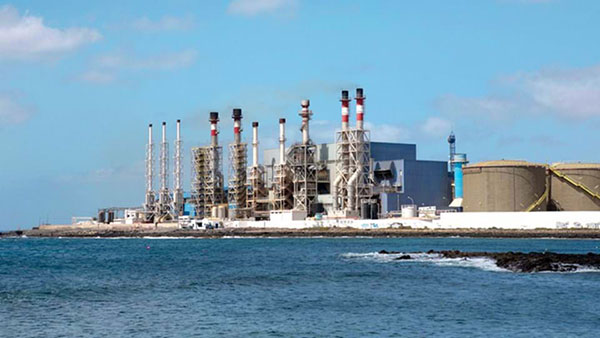

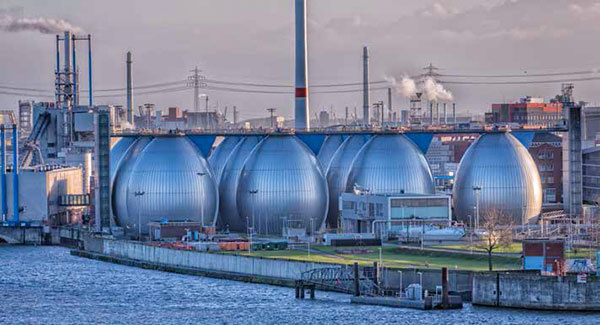

فیلتر برنولی برای کارخانه نمک زدایی یا کارخانه آب شیرین کن
فیلتر برنولی به طور گسترده ای در کارخانه های نمک زدایی یا کارخانه های آب شیرین کن، هم به عنوان پری فیلتر Pre filter قبل از غشا و هم در فرایند های تقطیر استفاده می شوند. در فرآیند های تقطیر از فیلتر های برنولی با جنس پلی استر دما بالا استفاده می کنند تا در برابر درجه حرارت بالا و شوری مقاومت کنند.

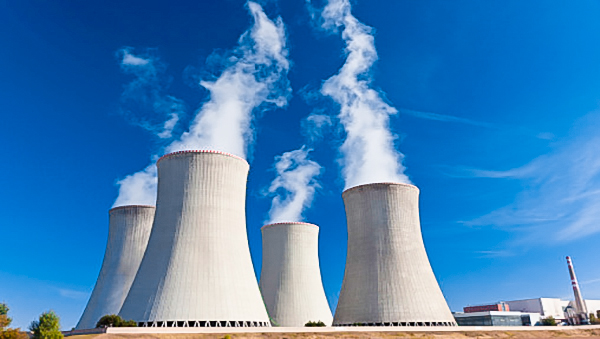

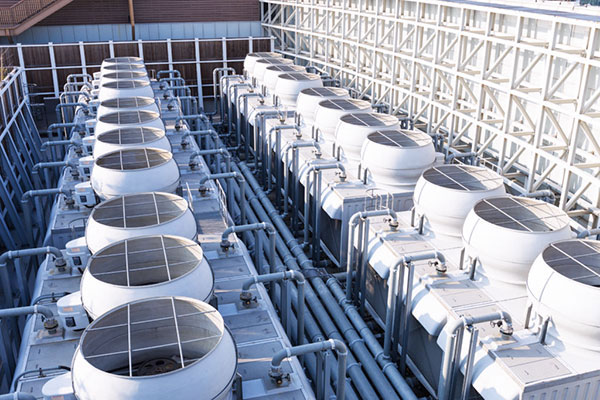

فیلتر برنولی برای سیستم های برج خنک کننده یا کولینگ تاور
فیلتر برنولی می تواند در سیستم های برج خنک کننده یا کولینگ تاور در سه کاربرد مختلف مورد استفاده قرار گیرد: فیلتر جریان کامل و فیلتر جریان جانبی و فیلتر واتر میکاپ . فیلتر های قابل ارائه توسط شرکت دیباج صنعت پاسارگاد در این نوع کاربرد هم از آب دریا و هم از آب شیرین می توانند استفاده نمایند.

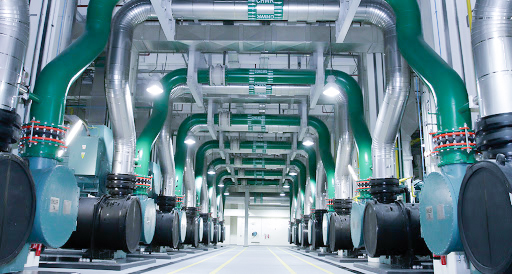

فیلتر برنولی برای سیستم های خنک کننده منطقه ای / شهری District cooling
خنک سازی منطقه ای در شهرها و مناطق بزرگتر صنعتی به روشی محبوب برای رفع نیاز به خنک سازی با روشی سازگار با محیط زیست تبدیل شده است. از منابع مختلف آب برای این نوع از کاربرد استفاده می شود، به طور مثال آب چاه های عمیق، آب دریاچه یا آب دریا. فیلترهای برنولی به طور معمول برای محافظت از مبدل های اصلی حرارتی نصب می شوند.
فیلتر برنولی برای بازیابی گرما از پساب های صنعتی
فیلتر برنولی می تواند برای استفاده در استفاده مجدد در پساب تصفیه شده مناسب باشد. کاربرد اصلی فیلتر برنولی در اینجا نیز حفاظت از مبدل های حرارتی برای بازیابی گرما از پساب فرآوری شده است. همچنین فیلتر برنولی برای محافظت از نازل های اسپری می تواند کاربرد مناسبی باشد.
فیلتر برنولی برای آبیاری
فیلترهای برنولی می تواند با موفقیت در سیستم های آبیاری صنعتی ودر مقیاس بزرگ استفاده شود. گلخانه ها و زمین های گلف دو گروه مشتری اساسی فیلتر های برنولی در این نوع از کاربرد هستند.
برای کسب اطلاعات بیشتر در زمینه خرید انواع فیلتر های صنعتی، انواع استرینر، انواع فیلتر خود تمیز شونده و .... با متخصصین فنی شرکت دیباج صنعت پاسارگاد در تماس باشید.
